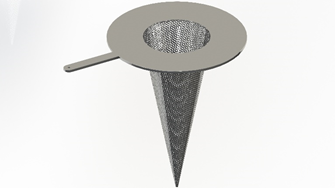

SRV型
臨時過濾器又稱錐型過濾器，屬于管道粗過濾器系列簡單過濾器形式，安裝在管道上能除去流體中的較大固體雜質，使機器設備（包括壓縮機、泵等）、儀表能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。
當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
適用工況
臨時過濾器分為氣體過濾器和液體過濾器兩種。氣體過濾器適用于氣固分離流域，可用于氣體凈化、分成回收等。液體過濾器適用于液固分離領域，如潤滑油過濾、石油化工行業過濾以及污水處理等。
訂貨選型
型號 | 規格 | 壓力 | 過濾精度 | 溫度 |
SRV-I 尖頂型 SRV-II 平頂型 | 2”(50mm)-24”(600mm) | PN2.5-PN420 150LB-2500LB | 5Mesh-500Mesh | -196℃-500℃ |
殼體材質 | 濾芯形式 | 濾芯材質 | 密封件 | 連接標準 |
奧氏體不銹鋼 雙相不銹鋼 TA2 | 孔網型 | 奧氏體不銹鋼 雙相不銹鋼 TA2 | 非金屬平墊片 金屬平墊片 金屬纏繞墊 金屬環墊 | 對夾式 |
SRV臨時過濾器參考尺寸表(mm)
口徑SIZE | D | D1 | D2 | C | C1 | L | L1 | 有效過濾面積(m2) | |
DN | In. | ||||||||
25 | 1 | 70 | 20 | 14 | 3 | 1 | 52 | 46 | 0.00016 |
32 | 1-1/4 | 80 | 25 | 17 | 3 | 1 | 68 | 61 | 0.00027 |
40 | 1-1/2 | 82 | 30 | 20 | 3 | 1 | 100 | 65 | 0.00095 |
50 | 2 | 100 | 44 | 32 | 3 | 1 | 115 | 65 | 0.00162 |
65 | 2-1/2 | 120 | 58 | 38 | 3 | 1 | 140 | 80 | 0.0026 |
80 | 3 | 132 | 68 | 50 | 3 | 1 | 165 | 90 | 0.00359 |
100 | 4 | 170 | 90 | 64 | 3 | 1.5 | 215 | 115 | 0.0062 |
125 | 5 | 194 | 114 | 82 | 3 | 1.5 | 265 | 140 | 0.0097 |
150 | 6 | 220 | 140 | 102 | 3 | 1.5 | 330 | 165 | 0.0148 |
200 | 8 | 276 | 188 | 144 | 3 | 1.5 | 430 | 215 | 0.026 |
250 | 10 | 336 | 238 | 184 | 3 | 2 | 535 | 255 | 0.041 |
300 | 12 | 406 | 288 | 226 | 3 | 2 | 635 | 305 | 0.0589 |
350 | 14 | 454 | 316 | 258 | 6 | 2 | 670 | 330 | 0.065 |
400 | 16 | 510 | 366 | 298 | 6 | 2 | 745 | 355 | 0.083 |
450 | 18 | 545 | 414 | 344 | 6 | 3 | 760 | 380 | 0.096 |
500 | 20 | 616 | 464 | 382 | 6 | 3 | 780 | 430 | 0.108 |
600 | 24 | 690 | 564 | 458 | 6 | 3 | 800 | 510 | 0.135 |
注：尺寸以HG/T 20615-2009 PN20 WN-RF法蘭為模版，如需其他標準法蘭尺寸需參照其他法蘭標準計算，尺寸可以定制。
