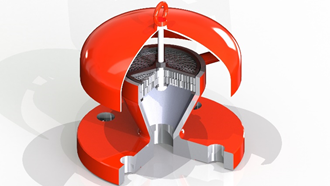

管端型阻火器是用來阻止氫氣火焰向外蔓延的安全裝置。它由一種能夠通過氣體的、具有許多細小通道或縫隙的固體材料（阻火元件）所組成。要求阻火元件的縫隙或通道盡量小，因而當火焰進入阻火器后，被阻火元件分成許多細小的火焰流，由于傳熱作用（氣體被冷卻）和器壁效應，火焰流猝滅。
管端型阻火器常用于高于環境/大氣溫度和壓力（通常達60°C 0.01MPa.g）下的工藝操作。適用于可燃氣體管道末端，如汽油、煤油、輕柴油、笨、甲笨、原油等油品的儲灌或火炬系統、氣體凈化通化系統、氣體分析系統、煤礦瓦斯排放系統、加熱爐燃料氣的管網上、也可用在乙炔、氧氣、氮氣、天然氣的管道末端用品。
獨特性能和優勢
★阻火性能卓越 ★壓力降小 ★流量大 ★阻火芯易拆卸 ★易于清洗維護 ★不易堵塞 ★少維護 ★適配市場各種連接方式 ★安裝方便單組件結構
訂貨選型
型號 | 規格 | 公稱壓力 | 溫度 |
ZFQ管端型阻火器 | 1/2”(15mm)-12”(300mm) | PN2.5-PN420 150LB-2500LB | -196℃-600℃ |
殼體 | 阻火芯 | 墊片 | 連接標準 |
碳鋼 304不銹鋼 316L不銹鋼 哈氏合金 其他 | 304不銹鋼 316不銹鋼 哈氏合金 PTFE 其他 | 石墨復合墊 PTFE 碳纖維 其他 | 螺紋（ANSI及GB） 對焊（ANSI及GB） 法蘭（ANSI、DIN、JIS及GB） |

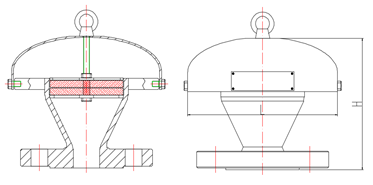

尺寸表
口徑SIZE | L （mm） | H （mm） | 大約重量 （Kg） | |
DN | In. | |||
15 | 1/2 | 108 | 110 | 7.5 |
20 | 3/4 | 108 | 110 | 7.5 |
25 | 1 | 108 | 110 | 7.8 |
40 | 1-1/2 | 219 | 180 | 11 |
50 | 2 | 219 | 180 | 11.5 |
65 | 2-1/2 | 219 | 180 | 12 |
80 | 3 | 273 | 220 | 15 |
100 | 4 | 325 | 250 | 19 |
150 | 6 | 377 | 285 | 24 |
200 | 8 | 426 | 320 | 32 |
250 | 10 | 530 | 500 | 40 |
300 | 12 | 630 | 550 | 55 |
注：更大尺寸可以定制，也可以按客戶提供圖紙加工。
