SRT型

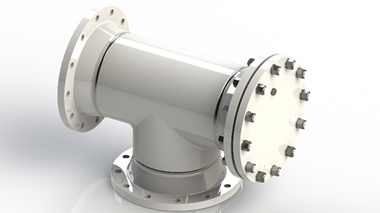

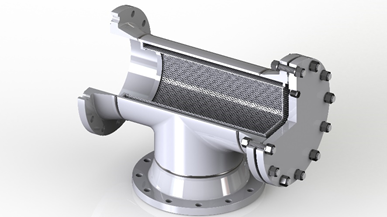

T型過濾器外形上像字母“T”型，所以我們叫做T型過濾器。T型過濾器是除去流體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由過濾器出口排出，當需要清洗時，只要將可拆卸的濾筒取出，處理后重新裝入即可，因此，使用維護極為方便。
適用工況
T型過濾器分為氣體過濾器和液體過濾器兩種。氣體過濾器適用于氣固分離流域，可用于氣體凈化、分成回收等。液體過濾器適用于液固分離領域，如潤滑油過濾、石油化工行業過濾以及污水處理等。
訂貨選型
型號 | 規格 | 壓力 | 過濾精度 | 溫度 |
SRT-I正折流式 SRT-II反折流式 SRT-IV直流式 | 2”(50mm)-24”(600mm) | PN2.5-PN420 150LB-2500LB | 5Mesh-500Mesh | -196℃-500℃ |
殼體材質 | 濾芯形式 | 濾芯材質 | 密封件 | 連接標準 |
碳鋼 合金鋼 低溫鋼 鎮靜鋼 奧氏體不銹鋼 雙相不銹鋼 超級不銹鋼 鋯 | 孔網型 楔形 折疊式 疊片式
| 奧氏體不銹鋼 雙相不銹鋼 超級不銹鋼 防腐涂料處理 PTFE TA2 | 非金屬平墊片 金屬平墊片 金屬纏繞墊 金屬環墊 | 螺紋/承插（ANSI及GB） 對焊（ANSI及GB） 法蘭（ANSI、DIN、JIS及GB） |

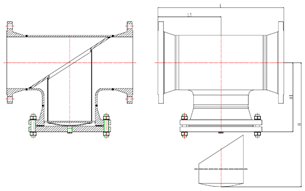

SRT-I/II正/反折流式T型過濾器參考尺寸表
口徑SIZE | L | L1 | L2 | H | 有效過濾面積(m2) | 參考重量 （Kg） | |
DN | In. | ||||||
50 | 2 | 277/292 | 132 | 457/472 | 132 | 0.0066 | 13.3/14.8 |
65 | 2-1/2 | 316/331 | 152 | 530/545 | 152 | 0.0101 | 17/18.7 |
80 | 3 | 337.5/360.5 | 165 | 568/591 | 165 | 0.0138 | 22.9/23.4 |
100 | 4 | 388/416 | 191 | 648/676 | 191 | 0.0187 | 37.1/38.2 |
150 | 6 | 491.5/521 | 241 | 842/871 | 241 | 0.0388 | 56.4/59.3 |
200 | 8 | 591/621.5 | 289 | 1031/1062 | 289 | 0.063 | 94.8/154.3 |
250 | 10 | 668.5/716 | 333 | 1169/1216 | 333 | 0.096 | 165.2/242.7 |
300 | 12 | 768/821 | 384 | 1370/1421 | 384 | 0.115 | 258.3/344.9 |
350 | 14 | 847/898 | 422 | 1585/1650 | 422 | 0.134 | 327/489 |
400 | 16 | 901/960 | 451 | 1690/1765 | 451 | 0.162 | 435/627 |
注：尺寸以HG/T 20615-2009 PN20 WN-RF法蘭為模版，如需其他標準法蘭尺寸需參照其他法蘭標準計算，雙數據部分為普通尺寸和加長尺寸，尺寸可以定制。
SRT-IV直流式T型過濾器參考尺寸表
口徑SIZE | L | L1 | H1 | 有效過濾面積(m2) | 參考重量 （Kg） | ||
DN | In. | ||||||
50 | 2 | 250 | 125 | 381/450 | 149/235 | 0.00277 | 18.1/18.8 |
65 | 2-1/2 | 292 | 146 | 325/510 | 170/265 | 0.00421 | 27.5/28.6 |
80 | 3 | 312 | 156 | 352/570 | 181.5/300 | 0.00552 | 36.2/37.4 |
100 | 4 | 362 | 181 | 412/700 | 267/355 | 0.0088 | 57.7/59.1 |
150 | 6 | 464 | 232 | 539/900 | 259.4/455 | 0.01696 | 103.2/106.5 |
200 | 8 | 560 | 280 | 660/1030 | 311/510 | 0.0355 | 153/177.6 |
250 | 10 | 636 | 318 | 761/1190 | 350.5/590 | 0.0529 | 259/276.4 |
300 | 12 | 736 | 368 | 886/1390 | 400/675 | 0.0686 | 272.9/342.4 |
350 | 14 | 812 | 406 | 955/1550 | 441/740 | 0.124 | 483/511 |
400 | 16 | 864 | 432 | 1025/1680 | 469/795 | 0.147 | 619/659 |
注：尺寸以HG/T 20615-2009 PN20 WN-RF法蘭為模版，如需其他標準法蘭尺寸需參照其他法蘭標準計算，雙數據部分為普通尺寸和加長尺寸，尺寸可以定制。
