ZSG-Z型十字視鏡

ZSG-Z型

十字型視鏡也稱直通視鏡，因形狀像漢字“十”而得名，廣泛應用于管道、設備裝置中重要附件。可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

所有型號均可選擇夾套保溫功能，用于需要保溫的介質管線或者比較寒冷的地區使用。

適用工況

十字型視鏡適用方面比較廣泛，對于抗溫抗壓和防腐方面的能力比較齊全。高溫度可以做到-30℃~+1200℃，高介質壓力可以做到0~10.0Mpa，耐酸堿強度滿足大部分介質要求。根據客戶需要，我們主要將直通視鏡分為四種類型。

1、直通型，常用的管道視鏡形式，適用于管道中間段，可以通過視窗觀測內部介質的流動情況。

2、三通型，一般用于兩條或以上的管線交叉口，可以通過視窗觀測介質的動向。

3、葉輪型，是在直通型或多通型的基礎上增進的功能，水流可以帶動葉輪的轉動，常用于介質流動較快的工況中。

4、浮球型，與葉輪型功能一樣，常用于介質流動較緩慢的工況中。

訂貨選型

ZSG-Z管道直通視鏡參考尺寸（mm）

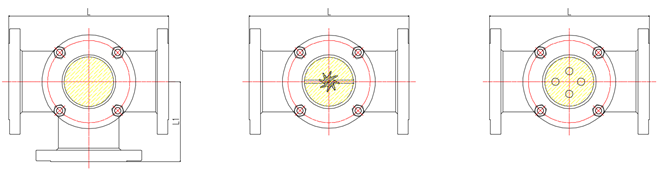

三通型                            葉輪型                           浮球型

注：尺寸以HG/T 20592-2009 PN16 PL-RF法蘭為模版，如需其他標準法蘭尺寸需參照其他法蘭標準計算，尺寸可以定制。
